Röntgen-diffraktions-analys av DNA
Rosalind Franklin
Lyste med röntgenljus på fibrer av DNA.
Specifikt mönster bildades (på fotografisk film).
Ur mönstret räknades ut:
- DNA-molekylen är spiralformad.
- Period: 0,34 nm.
- Period: 3,4 nm.
Röntgendiffraktionsmönster från DNA (Rosalind Franklin).
Periodicitet i DNA-molekylen
Franklins mätningar visade på periodicitet vid 0,34 nm och 3,4 nm.
- Senare mätningar anger periodicitet vid 3,6 nm.
Watson & Crick byggde en modell av DNA som passade med dessa data.

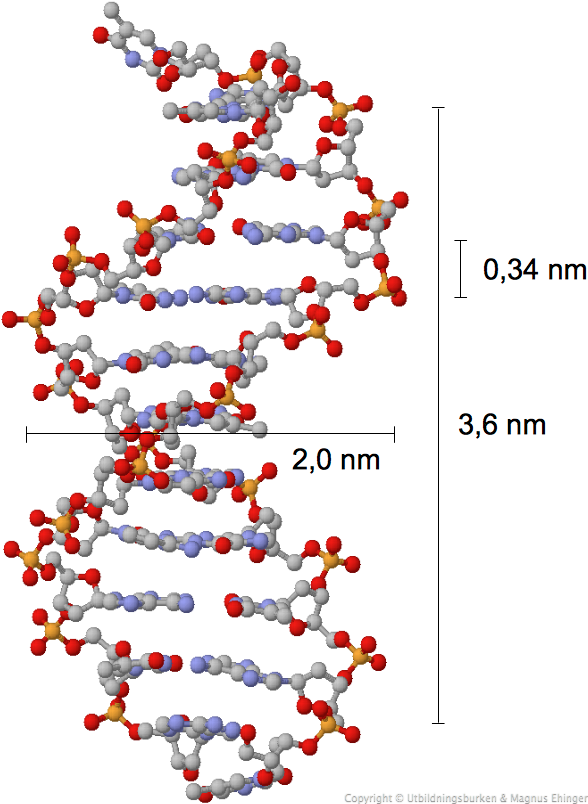

Avstånd i DNA-molekylen.
Den publicerade artikeln
Watsons och Cricks artikel i Nature.
Nukleinsyror är uppbyggda av nukleotider
CTP (cytidintrifosfat).

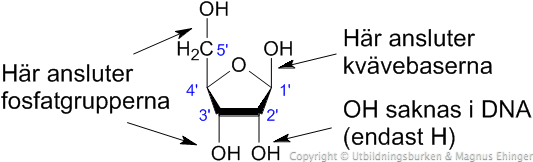

Ribos
Sockerarten i nukleinsyrans ryggrad är en ribos (socker med fem kolatomer), β-furanos.
β-furanos.
Kvävebaser
Det finns två typer av kvävebaser: Pyrimidiner, som består av en sex-ring, och puriner, som består av en fem- plus en sex-ring.
Pyrimidiner.
Puriner.

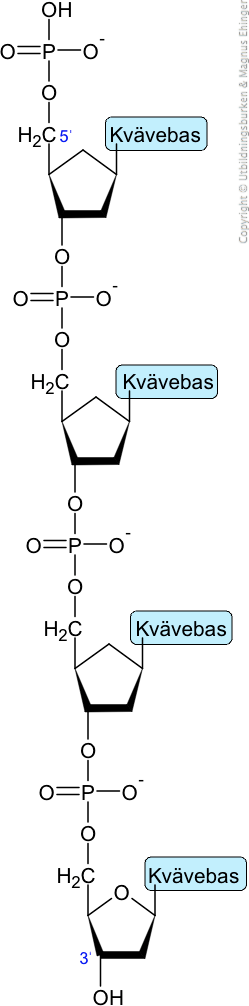

DNA-strängens uppbyggnad
- Fosfat
- Socker + kvävebas
- Fosfat
- Socker + kvävebas
- Fosfat
- Socker + kvävebas
o.s.v.
DNA-molekylens "ryggrad".

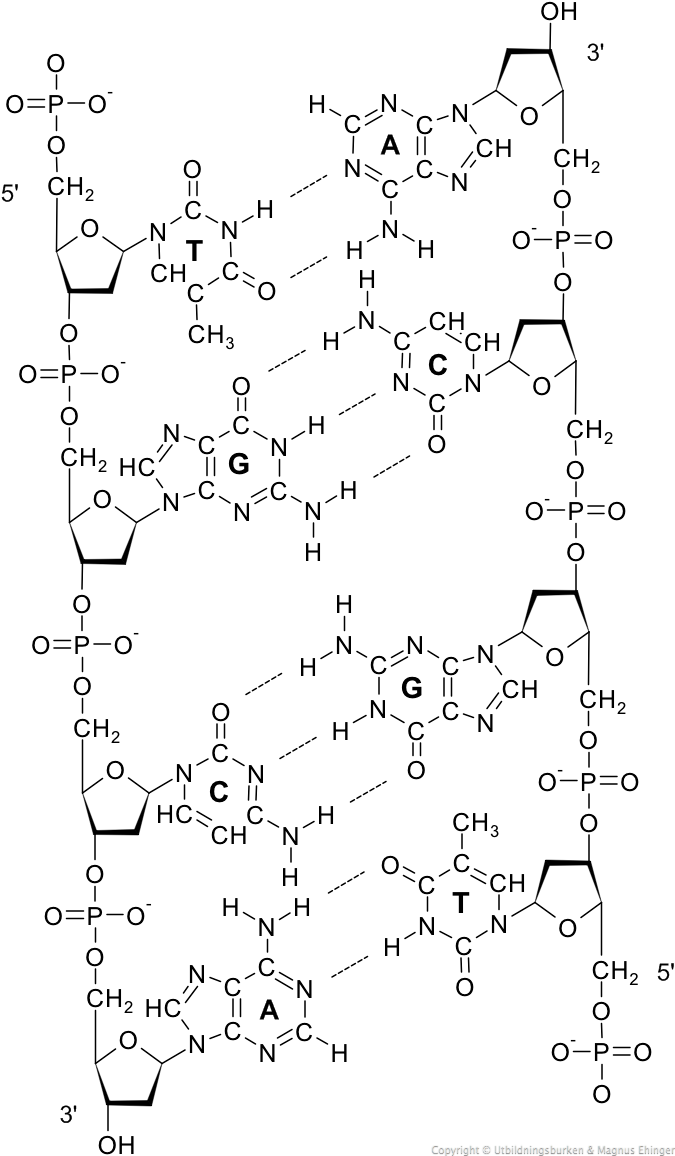

Kvävebaserna paras ihop med vätebindningar
En snutt dubbelsträngat DNA (dsDNA) med vätebindningar mellan kvävebaserna.
DNA-molekylens struktur (interaktivt)
Baspar och vätebindningar
Antikodon och kodon
Strängar och ryggrad
Ändar: Den antiparallella DNA-molekylen
|
